纳米软件案例之射频同轴电缆自动测试系统

  时间: 2020-09-16      115

项目背景

      据统计,数月来纳米软件承接大大小小的非标项目近30个,随着案例的不断输出,纳米软件在网络上的知名度越来越高,越来越多的客户想了解如何做系统集成?如何实现仪器自动化测试数据采集、仪器自动化计量、仪器智能管理?这不,上海一用户通过网络外链找到纳米软件,希望做一套射频同轴线缆的自动测试系统。


项目需求

1、软件开发语言为LabView;

2、实现用电脑软件对E5071C矢量网络分析仪、Fluke PM6304 LCR测量仪器的控制使用;

3、软件能够实现硬件连接、参数设置、数据采集与保存;

4、通过VISA库实现对仪器的通信控制功能,通过多线程技术实现测试数据的采集.

纳米软件解决方案

射频同轴电缆测试系统由计算机、安捷伦E5071C网络分析仪、Fluke 6304 LCR表、一个继电器开关和两个同轴开关组成。

(1) 网络分析仪

品牌:安捷伦

型号:E5071C

网络分析仪用于测试衰减,TDR和回波损耗和相位延时数据。


(2) LCR测试仪

品牌:Fluke

型号:6304

LCR测试仪用于测试电容数据。


   (3) 继电器开关

品牌:JXINW

型号:2路232继电器

通过设置继电器开关通断可选择测试设备。


项目成果

射频同轴电缆测试软件通过设置继电器开关通断先后使用网络分析仪和LCR表读取计算出待测电缆的电容、阻抗、线缆长度、衰减、回波损耗以及TDR测试数据并显示,软件可将数据以word格式保存至本地。


运行软件,进入软件主界面,此时开始按钮不可点击,需成功连接仪器后便可开始测试。


进入到参数配置界面,首先录入当前的基础产品信息和测试人信息,选择仪器的连接端口,连接成功的设备指示灯为绿色。仪器成功连接后,设置校准文件路径和测试数据保存的文件路径。

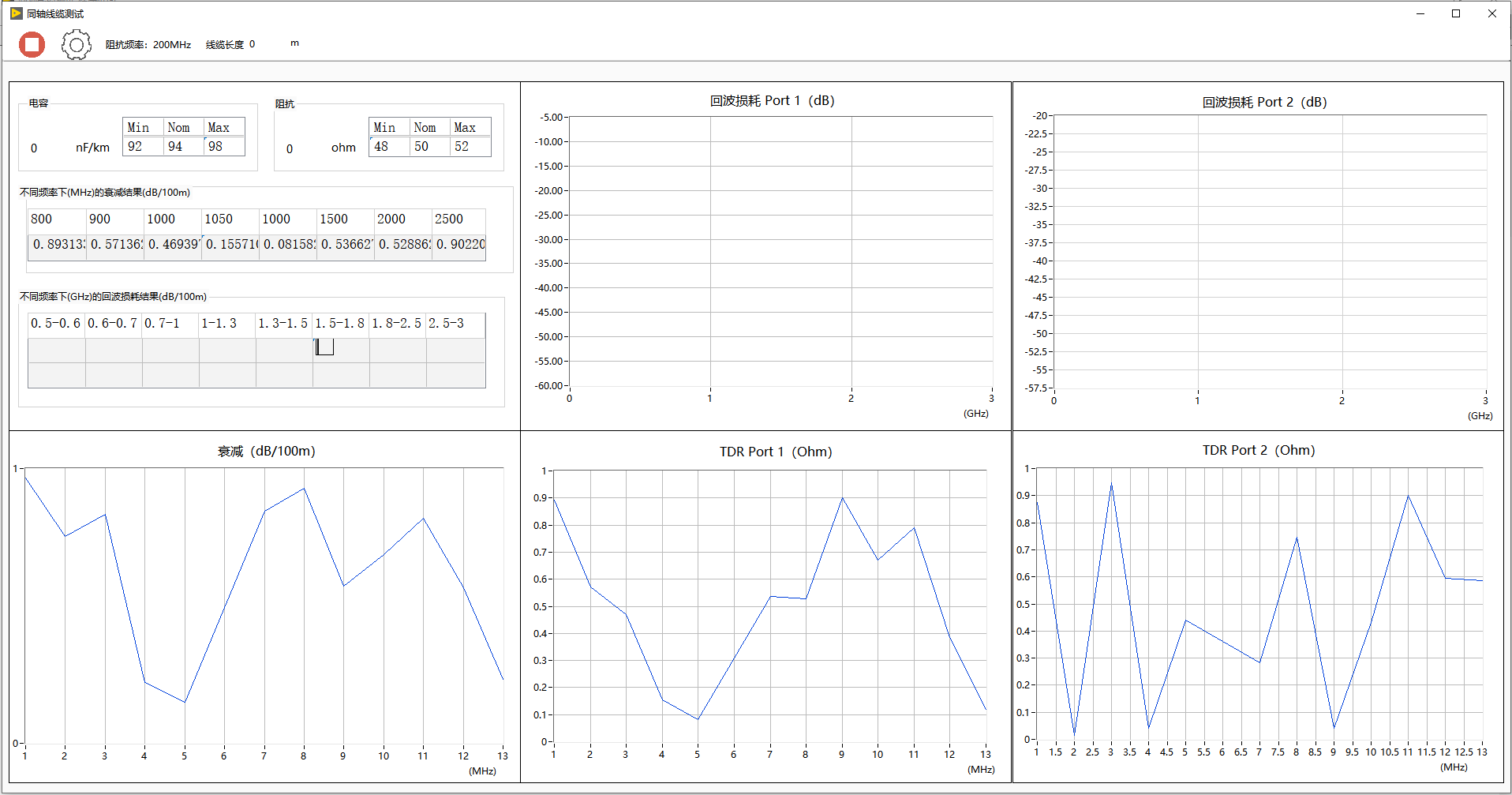

在测试界面,点击开始按钮开始测试,测试过程中,测试数据实时显示在软件界面中。


测试完成会自动保存数据,数据保存成功后,弹出保存成功提示框,可在设置的保存路径下查看保存的测试文件。


项目总结

纳米软件射频同轴电缆测试系统界面看似简单,但是每个界面的信息量很大,层级分明,布局合理。日前软件开发工程师通过远程部署,如愿让用户实现自动化测试,用户对纳米软件的交付高度肯定,我们也不断改进优化,让更多企业实现仪器的自动化测试。
