经典案例|多通道信号自动测试系统

  时间: 2021-06-25      262

项目背景

     西安某单位使用传统人工方式进行多通道测试时,需要测试人员不停的切换测试仪器和测试产品的接线,同时需要不断更改仪器的设置参数,还需要人工计算测试数据,操作过程繁琐,实验效率低。在一次机遇下找到纳米软件希望开发多通道信号自动测试系统,系统根据测试参数,自动完成测试通道切换工作和测试设备参数设置工作,并将采集的测试数据进行计算处理和保存,提升测试的效率。



项目技术要求

      可以通过GPIB、USB、LAN、RS-232等通信接口实现与网络分析仪、信号源、频谱分析仪和同轴开关的通信控制功能;

      系统可以通过协调使用网络分析仪和同轴开关,实现最多32个测试通道的测试;

      系统可以通过协调使用信号源、频谱分析仪和同轴开关,实现最多31个测试通道的测试;

      系统可以设置测试信号为列表模式或扫描模式,扫描模式下可以设置频率扫描范围及线性或对数扫描方式;

      系统可以任意设置需要测试的测试通道。

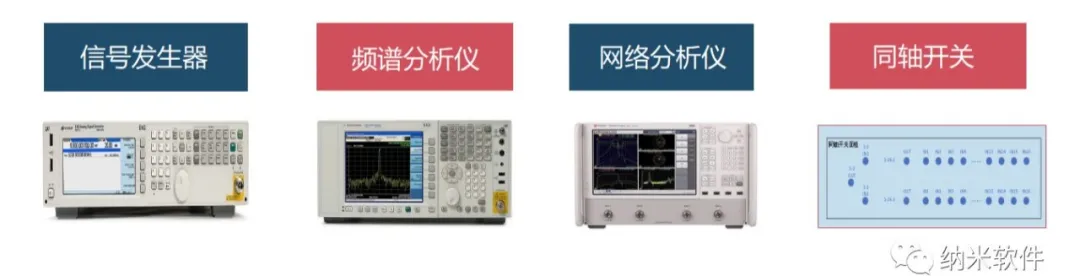

基于硬件




控制PC


安装系统软件,控制测试设备,采集和分析测试数据;


网络分析仪


同时输出和采集信号,计算测试端的信号和标准端信号之间的相位差和幅度比;


信号源


产生发射测试信号;


频谱分析仪


接收测试信号,并计算测试端信号和标准端信号之间的幅度比;


同轴开关


切换不同的测试端信号或标准信号输入至测试设备。



产品特点

多通道信号自动测试系统产品特点



多通道信号自动测试系统由两套信号收发设备组成。软件可以设定扫频模式待测通道,自动切换频点和测试通道,实现对多个频点和多个通道的顺序测试。软件界面实时显示测试原始数据及各个通道测试数据与频率的关系曲线,测试完成后,软件以CSV格式保存测试数据至本地。



第①套由网络分析仪和同轴开关组成,使用网分配合同轴开关实现信号相位和幅度的自动测试。



网络分析仪&同轴开关多通道信号采集系统



系统使用网络分析仪拓扑图


第②套为信号源、频谱和同轴开关组成。通过信号源和频谱配合同轴开关实现信号幅度的自动测试。



多通道信号自动测试系统信号源&同轴开关

系统使用信号源和频谱拓扑图





项目成果


多通道自动测试系统项目成果

软件介绍

      打开软件后,首先进入软件的主界面,软件主界面为纳米软件的定制风格,主界面有网络分析仪&同轴开关测试、信号源&频谱分析仪&同轴开关测试、开关控制、关于我们四个功能按钮。


多通道信号自动测试系统主界面

软件主界面



网络分析仪&同轴开关界面


点击网络分析仪&同轴开关测试按钮,完成仪器连接,连接成功后LED灯变为绿色,否则变为红色,测试人员检查仪器连接成功后进入参数页面设置,测试人员可以在测试参数界面进行信号、通道和测试模式的设置。



多通道信号自动测试系统参数设置界面

 参数界面


完成参数设置后,进入运行测试,用户能完成幅度比和相位差的测试数据,软件在该界面上方为各个通道在各个频点的测试数据,点选对应的通道,界面下方的绘图区展示所选通道测试幅度比或相位差的曲线图。在运行测试过程中,可对测试进行停止、暂停等操作,也可以对数据进行导入、导出操作。



多通道信号采集系统信号源&频谱分析仪&同轴开关-幅度比界面

网络分析仪&同轴开关-幅度比界面


多通道信号采集系统网络分析仪&同轴开关-相位差界面

网络分析仪&同轴开关-相位差界面



信号源&频谱分析仪&同轴开关测试界面


同理,点击信号源&频谱分析仪&同轴开关测试按钮,进行同轴开关、频谱分析仪、信号源的连接,与网络分析仪&同轴开关界面相同,系统可以实现对测试信号模式设置、信号的频率和幅度设置、测试扫描方式设置和测试通道的选择,实现测试过程的控制,测试通道的切换,测试信号的产生,测试信号的接收,及测试结果的处理;



多通道信号采集系统信号源&频谱仪-参数设置界面

参数设置界面


在幅度比界面点选通道后,界面下方绘图区同样会展示所选通道测试幅度比的曲线图。



多通道信号采集系统信号源&频谱分析仪&同轴开关-幅度比界面

 信号源&频谱分析仪&同轴开关-幅度比界面



开关控制界面


在仪器连接界面选择开关控制功能后进入到同轴开关控制界面,在同轴开关控制界面可以设置开关的通道选择功能。


 多通道信号采集系统开关控制界面
