高功率微波(High-Power Microwave,HPM)是强电磁脉冲的一种,其频率范围为1GHz~300GHz,峰值功率高于100MW。HPM具有高频率、短脉冲(几十纳秒)和高功率等特点,是强电磁脉冲的一种重要形式。
高功率微波系统的主要技术指标为功率、效率、增益、频率稳定性、幅频特性、相频特性、频谱、寿命、稳定性和可靠性等。
高功率微波信号由于其脉冲持续时间短,重复频率较高,需要对50pps重复频率信号的波形与数据进行实时采集。
原有的示波器测量手段,由于需要远距离的微波电缆传输信号,为测量结果带来极大的不确定性,因此已经不能满足测量需求。目前广泛采用的本地示波器的测量手段有效提升了实验效率,但仍存在一些问题。因此需要进行定制化的系统开发。
技术难点
因实验的特殊性,软件必须使用TCP/IP方式控制示波器,保证能够根据型号对指定的示波器进行操作,并且采集速率需要达到至少50pps以上,每个通道需要有单独的时延功能。
解决方案

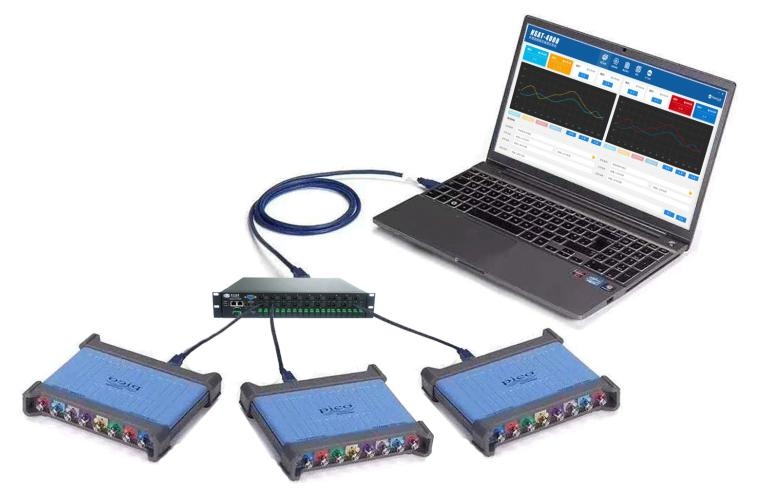

NSAT-4000高功率微波测量系统,采用USB以太网服务器装置,将示波器接入该装置后,每台示波器便有了独立的IP地址,这样在软件即可根据IP对示波器进行操作。
软件采用多线程和安全队列的方式,将采集数据、绘制波形、参数计算和波形保存功能分割成多个独立的线程,保证了核心50pps的采集速率的同时,使用快进慢出的方式完成波形的绘制、参数计算和波形保存功能。
软件采集到数据后并没有直接画图显示,而是将四个通道数据分离,根据用户对每个通道的时延配置进行数据处理,保证每个通道具备独立的时延功能。
